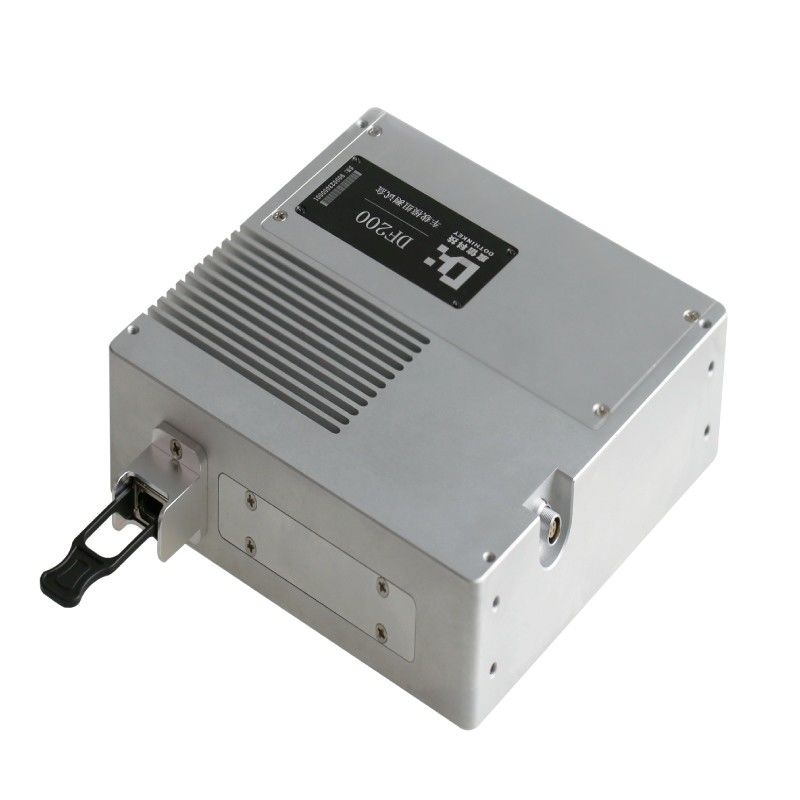

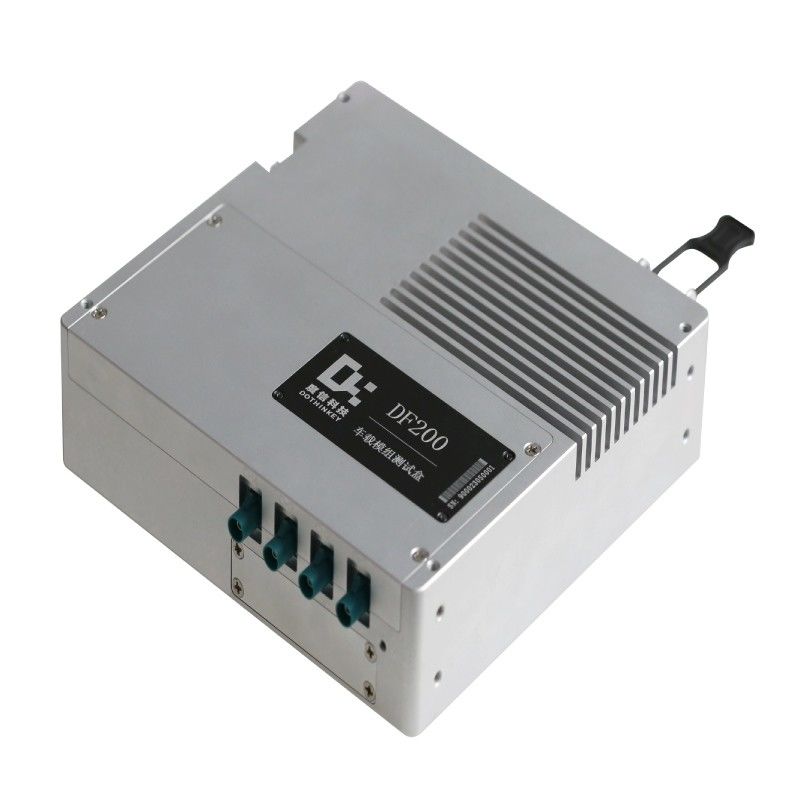

DF200 Dothinkey Grabber de quadro de imagem para teste EMC de módulos automotivos

DF200 Captador de imagem para teste de módulos automotivos EMC

1Selecione com flexibilidade os canais 1-4;
2Configuração da fonte de alimentação do módulo de 0,8-18 V;
3Monitorização atual, taxa de quadros/exibição de erros de quadros, estatísticas de erros de ligação, estatísticas de erros de decodificação;
4. Capture e salvar a imagem completa de cada canal, alimentado por POC;
5- Soluções flexíveis de desacoplagem, conforme necessário (para módulos de automóveis serializados MAXIM/TI, compatíveis com a grande maioria dos módulos de esquema de serialização actualmente disponíveis no mercado)
6Suporte à comunicação de fibra óptica 40G (usando um a quatro cabos de fibra óptica, compatíveis com cartões 10G e largura de banda determinada pelo número de portas 10G conectadas)
Decisão)
7Capaz de suportar o ensaio EMC de módulos automotivos ao nível das especificações automotivas (desde que o próprio módulo automotivo possa passar pelo nível EMC das especificações automotivas).

Resultados dos ensaios EMC para o projeto de câmaras automotivas

BCI: Nível de aprovação 2

ESD: descarga directa: 1 descarga de contacto: ±15KV; 2carga de ar: ±25KV

Descarga indirecta: 1descarga da placa de engate: ±25KV

Anti-interferência do acoplamento transitório: pulso rápido: +100V/us, -150V/us

RE: Nível de aprovação de classe 5; canal de frequência de ensaio: 300MHz-2,5GHz
