Tabela Deserializador de Cartão de Gravação de Imagem Multifunção

Tabela deserializadora multifunção

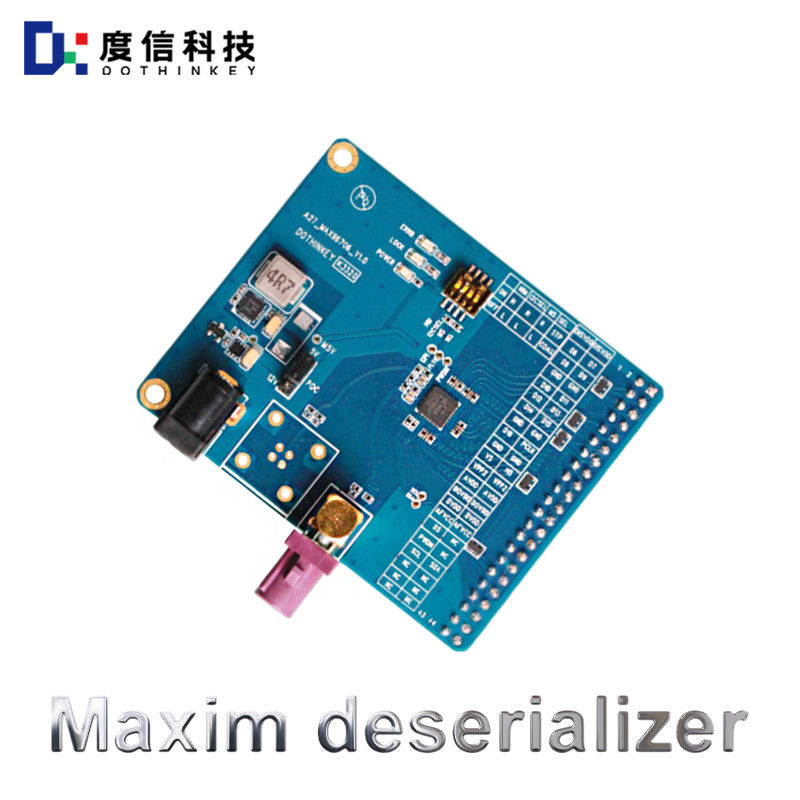

A placa deserializadora multifunção A27 MAX96706 da Dothinkey

Deve ler- se antes da utilização:

Sobre a fonte de alimentação P0C: Esta placa Deserializador fornece apenas SV e 12V duas tensões para os usuários a escolher para a fonte de alimentação POC,A nossa configuração padrão de fábrica para a configuração padrão de fábrica é SV saída, os utilizadores devem utilizar o tampão para seleccionar a tensão de alimentação adequada de acordo com a tensão exigida pelo módulo em ensaio antes da utilização, por favor contacte-nos para a definição do tampão.

A fonte de alimentação do chip da placa deserializadora: o MAX96706 precisa de uma fonte de alimentação externa (IWDVDD, AVDD, DOVDD) nesta placa deserializadora, a fonte de alimentação de três vias deve ser fornecida pelo grabador de imagem,dos quais o DVDD e o AVDD devem ser fixados no terminal AP definido em 1.8V DOVDD de acordo com a necessidade de ser definido na faixa de 1,8-3,3V, o funcionamento do mapa, você deve garantir que as configurações de tensão não excedem os limites prescritos,e as configurações de tensão dos vários canaisAs definições de tensão dos vários circuitos não devem exceder o intervalo especificado para evitar danos ao chip MAX96706.

Sobre a interface: Esta placa Deserializador reservada 2X22PIN DVP interface, dedicada à colisão com a série MU960 de produtos que suportam DVP.

De acordo com as informações oficiais do MAX96706, o MAX96706 é, em princípio, utilizado para acoplamento com os serializadores MAX96705-MAX96711,e também pode ser usado com outros GMSL serializers para implementar operação interativa, mas existem algumas restrições a ter em conta neste momento, antes da utilização,Os utilizadores devem seguir cuidadosamente os requisitos oficiais da FOLHA DE DATOS das contrapartes do MAXM e o sítio web oficial das dicas de AQA. conceção.

Cada vez que os interruptores DIP da placa Deserializador são definidos, a placa precisa ser re-alimentado para fazer a configuração atual entrar em vigor.
