DVP PCLK HSYNC Painel de Sensor de Imagem Painel de Decodificador Dothinkey

Tabela do sensor de imagem A27_MAX96706

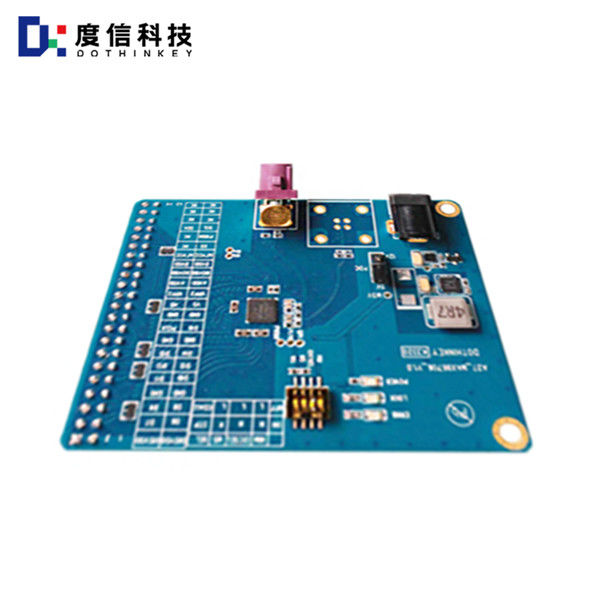

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Qual é a saída do sinal DVP?

DVP (Digital Video Port) é uma interface de saída de sensor tradicional com modo de saída paralelo, a largura de bits de dados da interface DVP pode ser de 8 bits, 10 bits, 12 bits ou 16 bits, usando sinais de nível CMOS,e a taxa máxima é de cerca de 96MHz.A frequência máxima é de aproximadamente 96 MHz.

Os principais sinais da interface DVP incluem:
PCLK (Pixel Clock): relógio de pixels, cada relógio corresponde a um dado de pixel.
HSYNC (Horizontal Synchronization): sinal de sincronização de linha, utilizado para controlar a transmissão de dados de cada linha.
VSYNC (Vertical Synchronization): sinal de sincronização de quadros, utilizado para controlar a transmissão de dados de cada quadro.
DADOS: dados de pixels, largura exata de bits depende do ISP ou suporte de banda base.

As características da interface DVP incluem:
Saída paralela: o DVP usa transmissão paralela, que é mais lenta e tem uma largura de banda menor.
Sinais de nível CMOS: são utilizados sinais de nível CMOS em vez de sinais diferenciais.

Na prática, a interface DVP é comumente usada para conectar o sensor de imagem e o chip de processamento de imagem (ISP) para transmissão e processamento de dados de vídeo.o chip ISP fornecerá uma entrada de relógio externa (MCLK ou XCLK), e o PLL dentro do sensor calculará para gerar o PCLK, cuja frequência é determinada pela magnitude, taxa de quadros e resolução da imagem.
