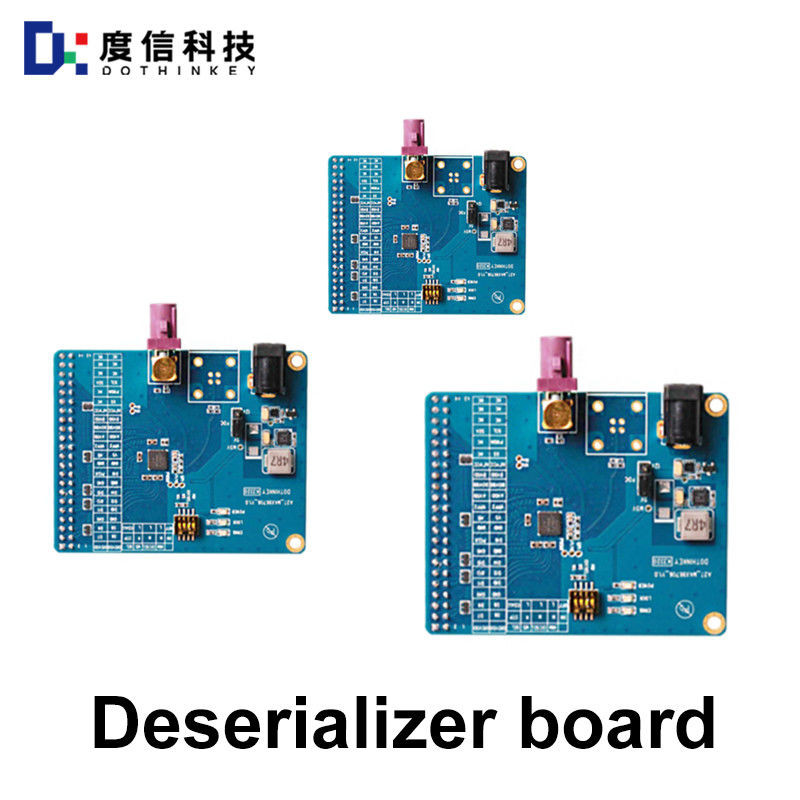

Deserializador de placas Dothinkey Manufacturing

Deserializador de placas Dothinkey Manufacturing

A placa Deserializador Industrial é um dispositivo de processamento de sinal, usado principalmente para converter sinais de dados brutos de saída de sensores ou câmeras em imagens resolúveis ou comandos de controle,que é amplamente utilizado nos campos da visão artificialAs suas funções principais incluem a conversão de protocolos (por exemplo, MIPI CSI-2, LVDS), decodificação de dados (por exemplo, imagem RAW,(e) o formato comprimido) e o condicionamento do sinal (e)A seguir apresentamos uma explicação dos princípios técnicos, dos cenários de aplicação e dos casos típicos:
I. Princípios técnicos e funções das placas deserializadoras industriais
1Análise e conversão de protocolo de sinal
Tipo de sinal de entrada: as placas deserializadoras geralmente recebem sinais diferenciais (por exemplo, modo HS do MIPI CSI-2) ou sinais paralelos (por exemplo, interface DVP), que contêm dados de imagem em bruto (por exemplo,Formatação RAW) ou comandos de comando de saída dos módulos da câmara.
Processamento de protocolo: por exemplo, para o protocolo MIPI CSI-2, a placa Deserializer precisa lidar com sua estrutura em camadas (camada de aplicação, camada de protocolo, camada física),Incluindo a empacotagem/despacotagem de dados, correção de erros (por exemplo, CRC) e gerenciamento de canal.que resolve o problema de que o chip especial tradicional não pode produzir imagens devido à limitação da versão do protocolo.
Interface de saída: os dados decodificados são transmitidos para o computador ou computador anfitrião através do USB3.0, GigE Vision ou interface HDMI, que suporta análise ou armazenamento de imagem em tempo real.

2Decodificação de dados e processamento de imagem
Decodificação de imagem RAW: Os dados RAW (por exemplo, formato Bayer) de saída do módulo da câmera precisam ser convertidos em formatos de imagem padrão (por exemplo, RGB,O deserializador pode ser utilizado para a análise dos resultados de ensaio.Por exemplo, o UC930 Image Grabber da Dothinkey suporta detecção de corrente de alta precisão (mínimo 10nA) e transfere dados processados via interface USB3.0.
Processamento de formato de compressão: Algumas placas Deserializador suportam decodificação em tempo real de H.264, H.265 e outras codificações de vídeo, adequado para cenários que exijam fluxos de vídeo de alta resolução (por exemplo, monitoramento 8K).

3Condicionamento e otimização do sinal
Filtragem de ruído: reduz a interferência do sinal através de circuitos de hardware ou algoritmos de processamento de sinal digital (DSP) para melhorar a qualidade da imagem.
Alinhamento do tempo: garantir a transmissão sincronizada de dados multicanal (por exemplo, módulos de várias câmeras) para evitar o desalinhamento da imagem.
