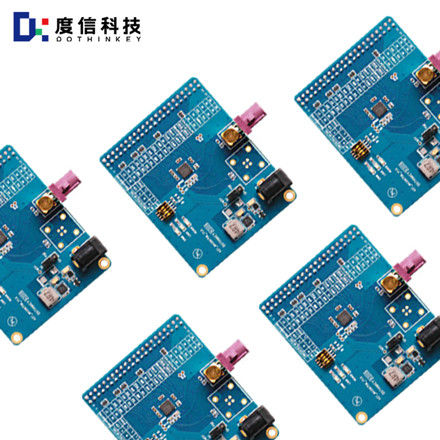

Fpd Link III Deserializador A27_MAX96706

Fpd link iii deserializador A27_MAX96706

Aplicação de placas deserializadoras industriais no teste de módulos de câmaras de telemóveis.

1Papel fundamental no processo de ensaio
Conversão de protocolo: sinais diferenciais de alta velocidade de módulos de câmaras de telemóvel (por exemplo:Interface MIPI CSI-2) devem ser convertidos em sinais USB ou Ethernet por placas Deserializador para processamento por equipamento de ensaio (ePor exemplo, o Image Grabber GQ4 da Dothinkey suporta a interface D/C-PHY, que permite testes sincronizados de quatro câmeras através da transmissão de fibra óptica.
Análise da qualidade da imagem: depois que a placa Deserializer converte os dados RAW em uma imagem visível, o software de teste (por exemplo, Imatest) analisa parâmetros como resolução, ruído, distorção, etc.,Para assegurar que o módulo cumpre normas como a ISO 12233 e a ISO 15739.
Verificação da compatibilidade do protocolo: para novos protocolos (por exemplo, CPHY V3.0), as placas deserializadoras precisam verificar a estabilidade da comunicação entre o módulo e o host.Dothinkey atualizou o firmware FPGA para suportar o modo CPHY LRTE e resolveu o problema de transmissão causado pelo sinal LP de alta frequência.

2. Cenários de teste típicos
Teste com câmara 3D: Para módulos de luz estruturada ou ToF, as placas deserializadoras precisam processar sinais de acionamento a laser (por exemplo,VP20 Image Grabber suporta medição de fotocorrente de nível nA) e dados de recepção de imagem para garantir a precisão da imagem 3D.
Testes de módulos de alta resolução: por exemplo, placas Deserializador com suporte a resolução 8K (por exemplo,A placa de núcleo industrial RK3588) pode processar fluxos de vídeo 4320P em tempo real para verificar o desempenho da largura de banda do módulo.
Teste de colaboração com várias câmaras: as placas deserializadoras precisam processar dados de várias câmaras de forma sincronizada para garantir que a colagem de imagem ou a visão estéreo funcionem corretamente.

3Integração com produtos Dothinkey
Função de decodificação integrada com o Image Grabber: o Image Grabber da Dothinkey (por exemplo, UC930) possui um chip FPGA e ASIC incorporado, que suporta a comutação automática das interfaces MIPI CSI-2 e DVP,e produz dados processados através do USB3.0.
Adaptação de protocolo flexível: A Dothinkey adapta rapidamente novas funções, como o modo CPHY LRTE, aos requisitos de protocolo de diferentes fabricantes de sensores, atualizando a lógica FPGA.

A placa Industrial Deserializer é o componente central do teste do módulo de câmera de telefone celular, que inclui conversão de protocolo (por exemplo, MIPI CSI-2 para USB), decodificação de dados (por exemplo,RAW para RGB) e otimização do sinal (e.por exemplo, filtragem do ruído).

Dothinkey e outros fornecedores usam tecnologia FPGA para realizar adaptação de protocolo flexível e suporte de alta resolução,Testes colaborativos com várias câmaras para satisfazer as necessidades de produção em massa de eletrônicos de consumo, eletrónica automóvel e outros campos. Ao selecionar uma placa Deserializador, é necessário escolher uma placa Deserializador com interface correspondente,largura de banda e capacidade de processamento de acordo com os cenários de ensaio (e.por exemplo, câmara 3D, vídeo 8K) e requisitos de protocolo (por exemplo, CPHY LRTE).
