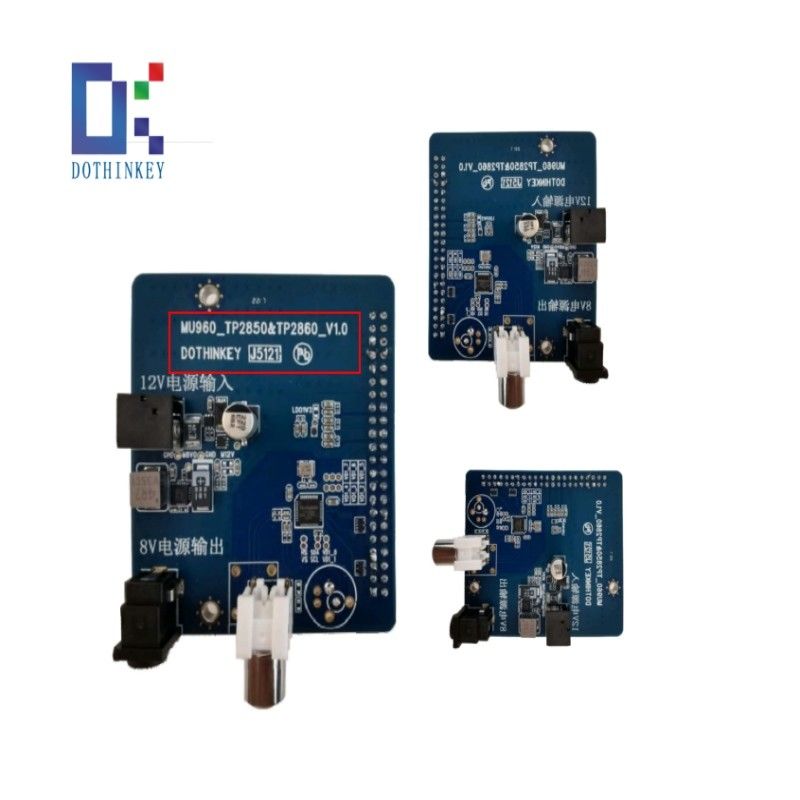

Deserializador TI Board TP2860 Para MU960 Imagem Grabber Box Decodificação Board

Deserializador de placa TI placa TP2860 Para MU960 caixa grabber de imagem placa de decodificação

1Características:

1) Suporta a decodificação de módulos do tipo AHD/TVI, adequados para soluções de decodificação de módulos automotivos;
2) saída de sinal MIPI, combinada com o captador de imagem MU960/UC930 para obter a aquisição de imagem do módulo automotivo.

2Especificações:

3. Aviso antes da utilização:
1) Relativamente à fonte de alimentação POC: a fonte de alimentação POC deste deserializador é convertida de uma fonte de alimentação externa de 12 V para uma tensão de trabalho de 8 V através de uma tomada de corrente contínua,o deserializador requer um adaptador de alimentação externo separado de 12V/1A.
2) Relativamente à fonte de alimentação do chip deserializador: o chip TP2860 neste deserializador requer três fontes de alimentação externas.e AVDD do captador de imagem. O DVDD deve ser configurado para 1,2 V, o DOVDD pode ser configurado para 1,8 V ou 3,3 V, o AVDD deve ser configurado para 3,3 V. Antes de operar,É necessário assegurar que todas as configurações de tensão não excedam a faixa especificada para evitar danos ao chip TP2860..
3) No que diz respeito à interface: este deserializador reserva uma interface de dois pinos 44PIN de 2,54 mm de espaçamento para combinar com a interface MIPI padrão da nossa empresa para captadores de imagem,e um conector coaxial RCA para ligar módulos de ensaio.

4Descrição da interface da placa deserializadora:
