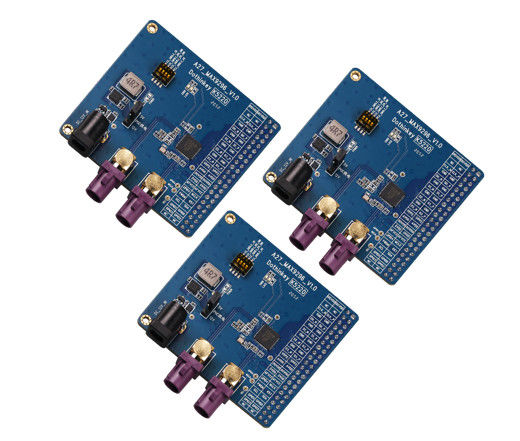

placa de sensor de imagem MIPI

(1) Sobre a fonte de alimentação POC: Esta placa de decodificação pode utilizar dois modos de alimentação de tomada de corrente contínua ou caixa de ensaio para a fonte de alimentação POC (selecionada por J6), em que, quando a fonte de alimentação de tomada de corrente contínua é selecionada,a placa de decodificação deve ser ligada separadamente a um adaptador de alimentação externo de 12 V/1 A, e selecionar 12 V ou 5 V como fonte de alimentação POC até J5; ao selecionar a fonte de alimentação da caixa de ensaio, a placa de decodificação não necessita de uma fonte de alimentação externa separada,e pode ser configurado para fornecer energia para o POC através da configuração AP (neste momento, o tampão de salto J5 falha), e para a caixa de ensaio UC930, a gama de alimentação POC pode ser definida de 4V a 18V. A posição de J5 e J6 é mostrada nas figuras seguintes,nossa configuração padrão de fábrica é 5V saída de assento DC (para evitar queimar o módulo cliente), os utilizadores devem escolher a fonte de alimentação POC adequada de acordo com os requisitos reais de alimentação do módulo em teste antes da utilização.O chip MAX9296 nesta placa de decodificação precisa ser fornecido externamente com quatro fontes de alimentação, e as quatro fontes de alimentação devem ser alimentadas pela caixa de ensaio, na qual o AFVCC e o DVDD devem ser fixados a 1,2 V na extremidade AP, o AVDD a 1,8 V na extremidade AP,O DOVDD deve ser definido no intervalo de 1.8-3.3V conforme necessário, se houver outras configurações de tensão no AP, por favor ignore.É necessário assegurar que as configurações de tensão destes canais não excedam a faixa especificada para evitar danos ao chip MAX9296..

(3) Sobre a interface: Esta placa de decodificação reserva uma interface de cabeçalho de pin 44PIN de duas linhas de 2,54 mm de passo para acoplar com a interface MIPI padrão dos nossos produtos de caixa de teste.

(4)Sobre o MAX9296: de acordo com as informações oficiais, o max9296 pode, teoricamente, ser emparelhado com uma variedade de serializadores gmsl1/gmsl2, e quando emparelhado com diferentes serializadores gmsl,É necessário configurar diferentes grupos de parâmetros do registo.

(5) Sobre o interruptor DIP: O interruptor DIP da placa de decodificação é um interruptor DIP quatro em um, cada um representando uma configuração de hardware independente,Cada configuração de hardware corresponde a uma função especial da inicialização da operação de configuração do registo, cada vez que apenas um dos bits DIP é autorizado a marcar para o lado "ON", e depois de cada bit DIP ser definido, a placa de decodificação precisa ser reativada para que esta configuração entre em vigor.
