Deserializador GMsl MIPI

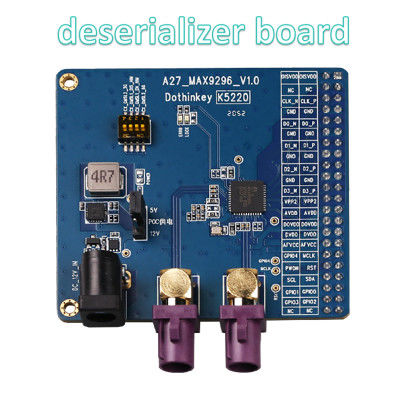

(1) Sobre a fonte de alimentação POC: A placa de decodificação pode utilizar dois modos de alimentação de tomada de corrente contínua ou caixa de ensaio para a fonte de alimentação POC (selecionada por J6), em que, quando a fonte de alimentação de tomada de corrente contínua é selecionada,a placa de decodificação precisa de ligar separadamente um adaptador de alimentação externo de 12 V/1 A, e selecione 12 V ou 5 V como fonte de alimentação POC até J5; ao selecionar a fonte de alimentação para a câmara de ensaio,a placa de decodificação não requer uma fonte de alimentação externa separada e pode ser configurada para alimentar o POC através da configuração AP (neste caso, o tampão de salto J5 falha), e para a câmara de ensaio UC930, a gama de alimentação POC pode ser definida de 4V a 18V. A posição de J5 e J6 é mostrada na figura seguinte,nossa configuração padrão de fábrica é a saída de 5V da tomada de DC (para não queimar o módulo cliente), os utilizadores devem escolher a fonte de alimentação POC adequada de acordo com os requisitos reais de alimentação do módulo em ensaio antes da utilização.

(2) Sobre a fonte de alimentação do chip da placa de decodificação: o chip MAX9296 desta placa de decodificação precisa de ser configurado externamente com quatro fontes de alimentação,e as quatro fontes de alimentação devem ser alimentadas pela caixa de ensaio, em que o AFVCC e o DVDD devem ser fixados a 1,2 V na extremidade AP, o AVDD deve ser fixado a 1,8 V na extremidade AP, o DOVDD deve ser ajustado na faixa de 1,8-3,3 V, conforme necessário,se houver outras configurações de tensão no APAntes de fazer o desenho, deve assegurar-se de que a tensão destes canais não é definida para o intervalo especificado para evitar danos ao chip MAX9296.

(3) Sobre a interface: A placa de decodificação tem reservado um cabeçalho de pin 44PIN de duas linhas de 2,54 mm para acoplamento com a interface MIPI padrão dos nossos produtos de caixa de teste.

(4) Sobre o MAX9296: De acordo com informações oficiais, o MAX9296 pode, teoricamente, ser emparelhado com uma variedade de serializadores GMSL1/GMSL2, e quando emparelhado com diferentes serializadores GMSL,É necessário configurar diferentes grupos de parâmetros do registo.

(5) Sobre o interruptor DIP: O interruptor DIP da placa de decodificação é um interruptor DIP 4 em 1, cada um representando uma configuração de hardware independente,cada configuração de hardware corresponde a uma função especial da configuração do registo de inicialização de ligação, apenas um bit DIP pode ser definido na posição "ON" por vez, e após cada bit DIP ser definido, a placa de decodificação precisa ser re-alimentada para que esta configuração entre em vigor.
