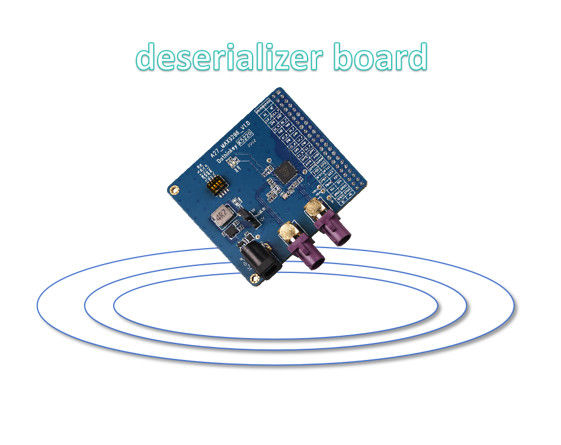

Tabela TI MIPI

1. Opções de alimentação POC

• Dois modos (selecionados por J6):

  • Soquete DC:

    • Requer um sistema externoAdaptador 12V/1A.

    • UtilizaçãoJ5para selecionar12 V ou 5 Vpara potência POC (default de fábrica:5Vpara proteger os módulos do cliente).

  • Fonte de alimentação da caixa de ensaio:

    • Não é necessário adaptador externo.

    • Voltagem POC configurada através deConfigurações do AP(J5 incapacitado).

    • ParaCaixa de ensaio UC930, intervalo POC:4V ≈ 18V.

2. MAX9296 Fonte de alimentação do chip

• Quatro trilhos de alimentação (devem ser fornecidos pela caixa de ensaio):

  • AFVCC e DVDD:Fixado em1.2V(Configuração do AP).

  • AVDD:Fixado em1.8V(Configuração do AP).

  • DoVVDD:Ajustável (1.8V ¥3.3Vconforme necessário).

• Aviso:Certifique-se de que as tensões estão ajustadas corretamenteantes da ligaçãopara evitar danos no chip.

3. Interface

• Cabeçalho de fila dupla de 44 pinos (2,54 mm de passo)para a compatibilidade da interface MIPI com as caixas de ensaio.

4. MAX9296 Flexibilidade de acoplamento

• ApoioSerializadores GMSL1/GMSL2Mas requerdiferentes configurações de registopara cada modelo de serializador.

5Configuração do interruptor DIP

• Interruptor DIP 4 em 1Cada interruptor controla uma função de hardware única.

• Regras:

  • Apenasum interruptorpode ser definido comoAtivadoDe uma vez por todas.

  • Reinicie a placa.Após alterar as configurações do DIP, para que as alterações entrem em vigor.

Principais recomendações:

• VerificarRequisitos de tensão POCdo módulo em ensaio antes da selecção do modo de potência.

• Verifique duas vezesMAX9296 configurações do carril motopropulsorna configuração AP para evitar danos.

• Seguir as diretrizes de comutação DIP para evitar conflitos na inicialização do registo.
