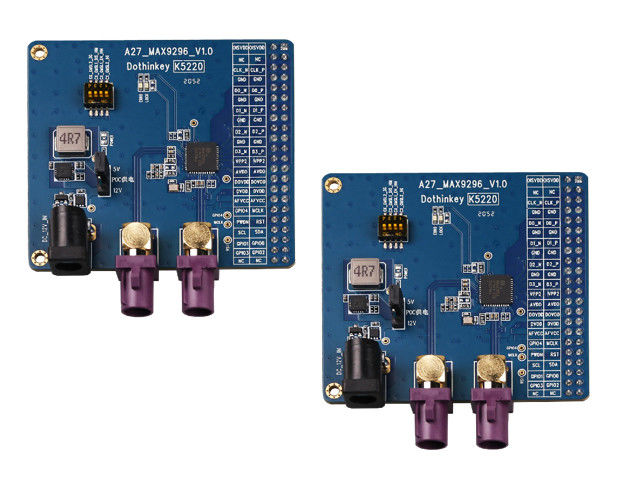

Deserializador MIPI

1. Esquema de alimentação POC Fornecimento de alimentação de modo duplo (selecionável através de J6): Fornecimento de alimentação por tomada de corrente contínua: É necessário um adaptador de alimentação externo de 12 V/1 A.Selecionar a saída de 12 V ou 5 V através do saltador J5 (definida em 5 V por defeito na fábrica para evitar que o módulo em ensaio seja queimado). A fonte de alimentação da câmara de ensaio: não é necessária nenhuma fonte de alimentação externa, e a fonte de alimentação é diretamente da caixa de ensaio. A tensão POC é definida através da configuração AP (J5 falha).A caixa de ensaio UC930 suporta saídas ajustáveis de 4V a 18V.

2Requisitos de alimentação do chip MAX9296 São necessárias quatro fontes de alimentação da câmara de ensaio: AFVCC e DVDD: fixa 1,2 V (precisa ser bloqueada pela configuração AP).8V (configuração AP bloqueada). DOVDD: Suporta ajuste flexível de 1,8V ∼3,3V. Nota: Confirme a configuração de tensão antes de ligar para evitar danos no chip.

3. Descrição da API Reservados pinos de dupla fileira 44PIN de passo de 2,54 mm, compatíveis com a interface padrão da caixa de ensaio MIPI.

4. MAX9296 Notas de compatibilidade Teoricamente, GMSL1/GMSL2 serializadores múltiplos são suportados, mas o grupo de parâmetros de registro correspondente precisa ser configurado de acordo com o modelo emparelhado.

5. Especificação de uso do interruptor DIP 4-posição interruptor DIP independente: Cada pessoa corresponde a uma função de hardware. Regras: Apenas uma pessoa pode ser definida como ON de cada vez.,Tens de ligá-lo de novo para entrar em vigor.
