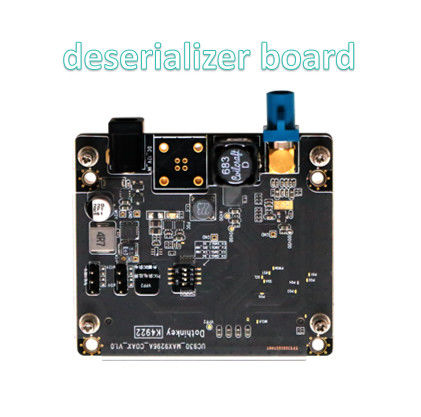

Deserializador MIPI

1Sistema de alimentação POC

Esta placa de decodificação usaFonte de alimentação VPP2Neste modo, não é necessário nenhum adaptador de alimentação externo, uma vez que pode ser alimentado diretamente através do sistema de ensaio, simplificando o processo de ligação do dispositivo.

Solução de alimentação externa opcional:

• Quando for necessária uma fonte de alimentação independente, utilize umAdaptador de alimentação de corrente contínua de 12 V/1 Aligado à tomada de corrente contínua de bordo.

• Selecionar a tensão de saída através do tampão do puxador de bordo:

  • Posição A:Saída de corrente contínua de 12 V

  • Posição B:Saída de 5 V CC

• Notas: Certificar-se de que o sistema está desligado antes de mudar os modos de alimentação para evitar riscos de curto-circuito.

2.Especificações de potência do chip central

O chip de decodificação MAX9296A requer precisãoquatro fontes de alimentação independentes, todos os quais devem ser fornecidos pela caixa de ensaio e respeitar rigorosamente os seguintes parâmetros:

Requisitos operacionais críticos:

• Verifique todas as tensões da fonte de alimentação com um multimetro antes de ligar.

• Não ajuste os saltadores de potência enquanto o sistema estiver ligado.

• A tensão que excede os limites pode causar danos permanentes no chip.

3.Especificações técnicas da interface

O conselho adota uma solução de ligação de nível industrial:

• Interface física: cabeçalho de pin de 44 pinos de fila dupla (2,54 mm de passo padrão)

• Protocolo de sinalização: Totalmente compatível com a norma MIPI CSI-2

• Dispositivos compatíveis: Adequado para toda a nossa gama de produtos de caixa de ensaio

• Projeto de protecção:

  • Proteção ESD: descarga de contacto de ± 8 kV

  • Os pinos dourados garantem uma fiabilidade de contato a longo prazo
