Dothinkey USB3.0 Série MIPI Capture Card DVP HISPI LVDS e SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber suporta múltiplos protocolos - MIPI, DVP, HISPI, LVDS e SPI

Sobreviver

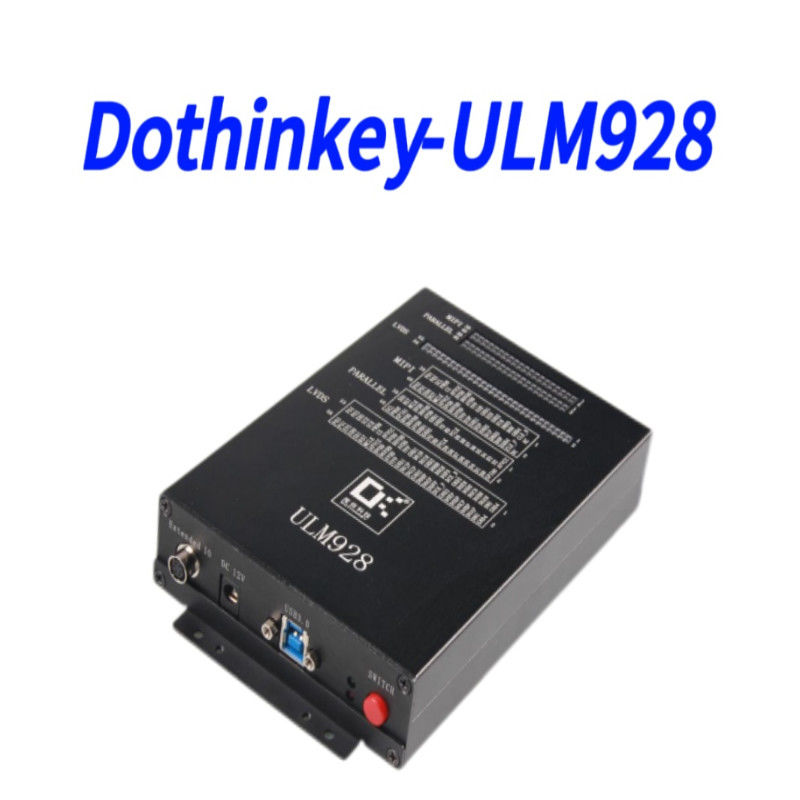

O captador de imagem ULM928 é uma solução de teste versátil projetada para captura de imagem de alto desempenho e avaliação de sensores.Incluindo MIPI, DVP, HISPI, LVDS e SPI, tornando-o ideal para testes de câmeras móveis, automotivas e de vigilância.

Características fundamentais

• Transferência de dados de alta velocidade:O USB 3.0 (5Gbps) garante um processamento de imagem rápido.

• Compatibilidade com várias interfaces:Suporta MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps) e DVP (200MHz PCLK).

• Gerenciamento de potência de precisão:Cinco canais de alimentação de baixo ruído programáveis (até 3,3 V/500 mA) para alimentação de sensores.

• Detecção de corrente avançada:Medição de alta resolução (10nA) para análise de corrente de espera e dinâmica.

• Detecção completa de falhas:Testes abertos/cortos de 45 canais com limiares adaptativos para um diagnóstico fiável.

Vantagens

a. Optimizado para imagens de alta velocidade com robusta integridade do sinal.

b. Fornecimento de energia flexível (2,5 V ∼ 9 V) para acomodar os diversos requisitos dos sensores.

c. Maior precisão de ensaio com configurações de tensão/corrente configuráveis.

d.Compatibilidade de dispositivos em larga escala, garantindo uma validação eficiente dos módulos.

Especificações técnicas de imagem e transmissão

1)Compatibilidade dos sensores

a.Classe de relógio MCLK-6 MHz ~ 99 MHz

b. Precisão do relógio MCLK-±0.1MHz

c. Intervalo de nível IO do sensor (segundo DOVDD) -1.3V ~ 3.3V

d.Largura de banda LVDS-≥600 Mbps/Lane

e.Número de canais de dados LVDS:1/2/4/8/10 Linha

f. Largura de banda MIPI-≥1 Gbps/Lane

g.Número de canais de dados MIPI-1/2/4 Linha

h. Frequência do relógio PCLK-200M HZ

i.Formatos de imagem suportados-RGB565/YUV422RAW8/RAW10/RAW12

j. Suporte ao formato RGB-RGB565

2) USB3.0 métrico

a. Largura de banda de dados USB3.05 Gbps

3) Indicadores técnicos do SENSOR I2C

a.Tempo de comunicação I2C-100K/400K/1M
