Dothinkey High Speed Image Grabber UQ200 USB3.0 Série MIPI Grabber de Quadro

Gravatador de imagem Dothinkey de alta velocidade UQ200 série USB3.0

1Aplicação

Para teste de câmara C-PHY de alta velocidade.Debugging, verificação e teste C-PHY de alta velocidade.

1) Velocidade de transmissão

Taxa máxima de transmissão de 750 MB/s
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps/Lane
Transmissão USB3.1

2.Guia de conceção

1) Orientações para a ligação ao GND
O sensor de imagem da série UQ200 fornece dois tipos de GND (AGND e DGND).

2) Configuração do resistor I2C Pull-Up
Os pinos I2C possuem resistores internos de puxagem programáveis (opções de 4,7KΩ, 1,5KΩ e 560Ω, padrão 1,5KΩ) puxados para DOVDD. Os usuários podem configurar a resistência através de funções de software conforme necessário.

3) Configuração da função GPIO
Os pinos GPIO suportam uma configuração funcional flexível, com um resistor interno de puxagem de 4,7KΩ para DOVDD. Os usuários podem definir sua funcionalidade através de software com base nos requisitos da aplicação.

4) Precauções GND a nível do sistema
Este pin é dedicado à fonte de alimentação periférica (GND de nível do sistema) e não deve ser conectado diretamente ao GND do sensor. Isso pode interferir na funcionalidade de teste Open/Short (OS).

5) Manuseio de alfinetes reservados
Este pin é reservado para uso interno e tem ligações internas especiais.

3Diagrama de distribuição da interface externa

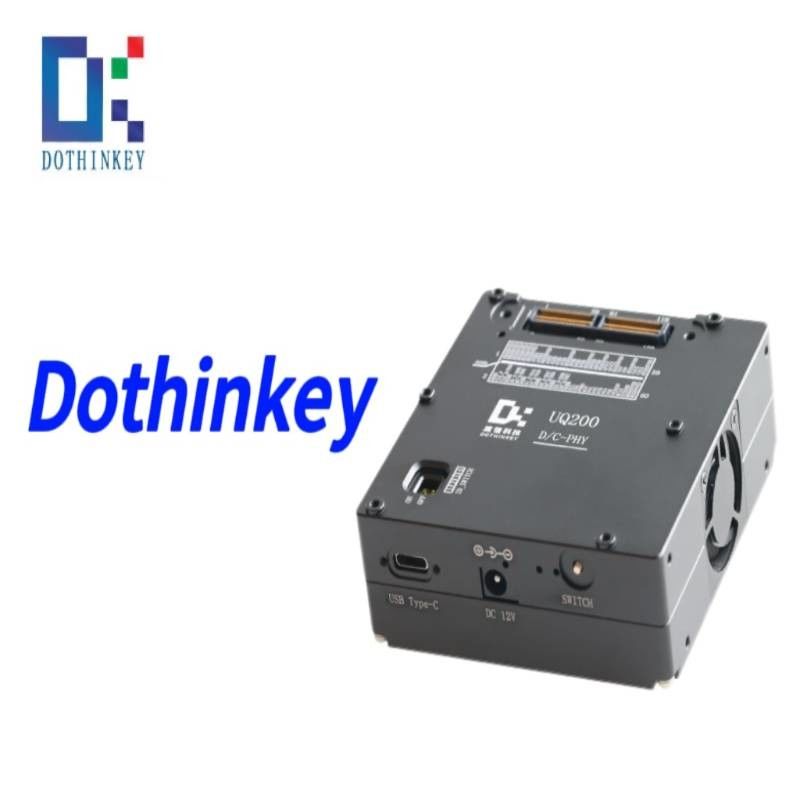

4. UQ200 Vista principal
