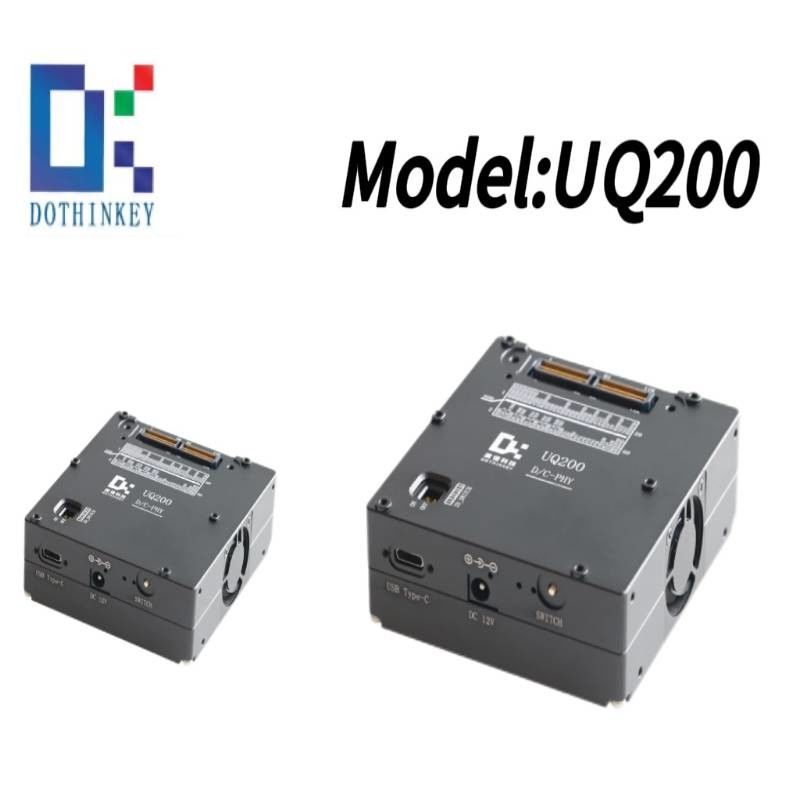

UQ200 Dothinkey Para Telefone Móvel Câmera de Alta Velocidade MIPI Cartão de Captura

UQ200 Application For Mobile Phone Camera, High-speed MIPIC-PHY. O que é isso?

1Especificações de ligação.
O sensor de imagem UQ200 incorpora dois domínios de terra (AGND e DGND).

2Configuração de Interface I2C.
Resistores integrados programáveis de pull-up (selecionáveis 560Ω, 1.5kΩ, ou 4.7kΩ; padrão de fábrica 1.5kΩ) são fornecidos em linhas I2C, referenciados para DOVDD.A resistência de tração pode ser ajustada dinamicamente através do controle do firmware..

3.GPIO Interface Programável
Com funcionalidades configuráveis por software, cada GPIO incorpora um pull-up de 4.7kΩ para DOVDD. Estes pins suportam a customização específica de aplicativos através de configurações I/O programáveis.

4Considerações do sistema.
Designado exclusivamente para distribuição de energia periférica (domínio do sistema em terra), este terminal deve permanecer isolado da rede de sensor em terra para manter uma capacidade de teste aberto/curto adequada.

5Gerenciamento de Pins Reservados.
Reservados para uso interno do sistema, estes pins incorporam roteamento interno proprietário.

6Diagrama de descrição da interface do módulo de produto
