MIPI Image Grabber Board com SPI 20MHz e compensação Kelvin

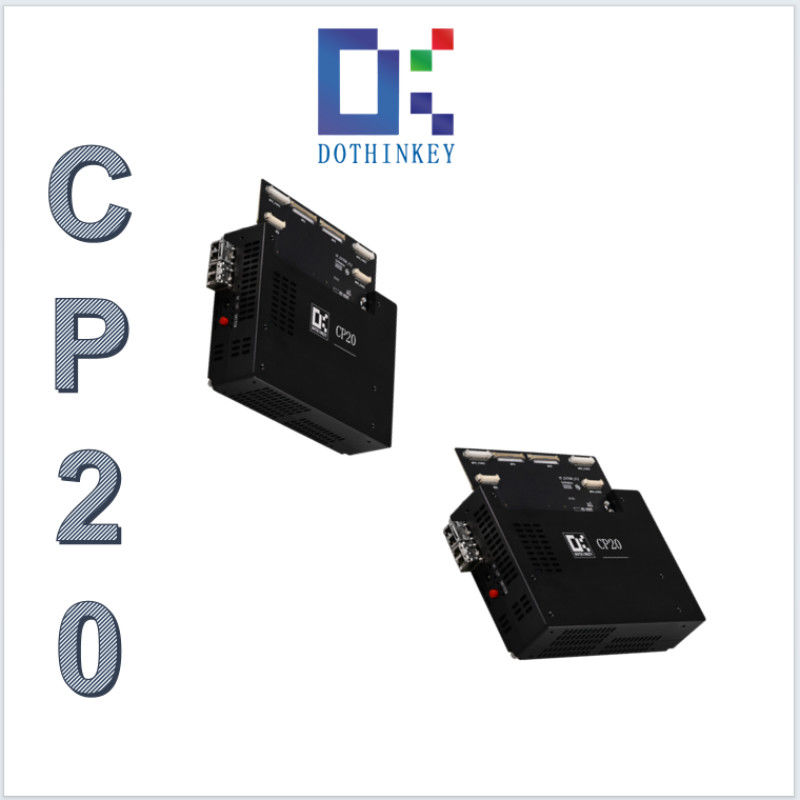

CP20 Frame Grabber Board com SPI 20MHz e compensação Kelvin

Características:

1Interface dupla de imagem MIPI D/C-PHY
Aquisição de imagem de alta velocidade de dois canais compatível com os padrões MIPI D-PHY e C-PHY, suportando uma integração contínua com sensores de imagem avançados.
2. 2×5 Sensor Programável Fornecimento de Energia
10 trilhos de tensão configuráveis de forma independente (por exemplo, 2,2 V, 1,8 V) para personalização precisa da potência do sensor, permitindo a compatibilidade multi-sensor.
3Detecção de corrente multiescala (mA/μA/nA)
Medição de corrente de alta precisão nas faixas de miliampere, microampere e nanoampere, ideal para caracterização de sensores de ultra baixa potência.
4. Matriz de ensaio de 66 canais aberta/curta (OS)
Validação abrangente da conectividade com 66 canais de ensaio, garantindo a integridade do sinal em matrizes de sensores de alta densidade.
5Configuração dinâmica do ID do produto
Programação de identificação de dispositivos em voo para a rastreabilidade e gestão a nível do sistema em ambientes de produção automatizados.
6Interface de medição analógica
Entrada directa de sinais analógicos externos (voltagem/corrente), facilitando o diagnóstico auxiliar e o controlo dos parâmetros ambientais.
7Monitorização em tempo real do Power Rail
Medição contínua da tensão nos carris de alimentação dos sensores com uma precisão de ±0,5%, crítica para a estabilidade em aplicações de missão crítica.
8Tecnologia de compensação de Kelvin remota
Compensação ativa da resistência da linha através de detecção de 4 fios Kelvin, eliminando erros de queda de tensão na entrega de energia de longa distância.

Esquema:

Dimensão:

CP20 Especificações do produto:
