Grabber de quadros de interface USB de alta velocidade para testes de embalagens de chips

Grabber de quadros de interface USB de alta velocidade para testes de embalagens de chips

1Características:

a.Canais LVDS de alta velocidade, com suporte a até 10 pistas com largura de banda de dados até 600 Mbps por pista.

b.Canais MIPI de alta velocidade, suportando até 4 faixas com largura de banda de dados até 1 Gbps por faixa.

c. Interface USB3.0 de ultra-alta velocidade, fácil de usar, com largura de banda de dados de até 5 Gbps.

d. Tecnologia de detecção de corrente dinâmica/standby a nível de instrumento de precisão.

e. Fonte de alimentação de sensores de alta precisão e baixo ruído programável de 5 canais.

f.Compatibilidade excepcional do módulo de câmera, suportando a maioria dos módulos de formato MIPI, HISPI, DVP, SPI e SUB-LVDS no mercado.

2. Função

a. Pode suportar testes de módulos de formato DVP com frequência máxima PCLK: 200 MHz.

b. Apoia o teste de módulos de formato HISPI.

c. Suporta testes de módulos de formato SPI.

3Descrição:

a. Caixa de ensaio de funções, com suporte simultâneo a placas de ensaio do módulo MIPI em formatos como HISPI, DVP, SPI e SUB_LVDS.

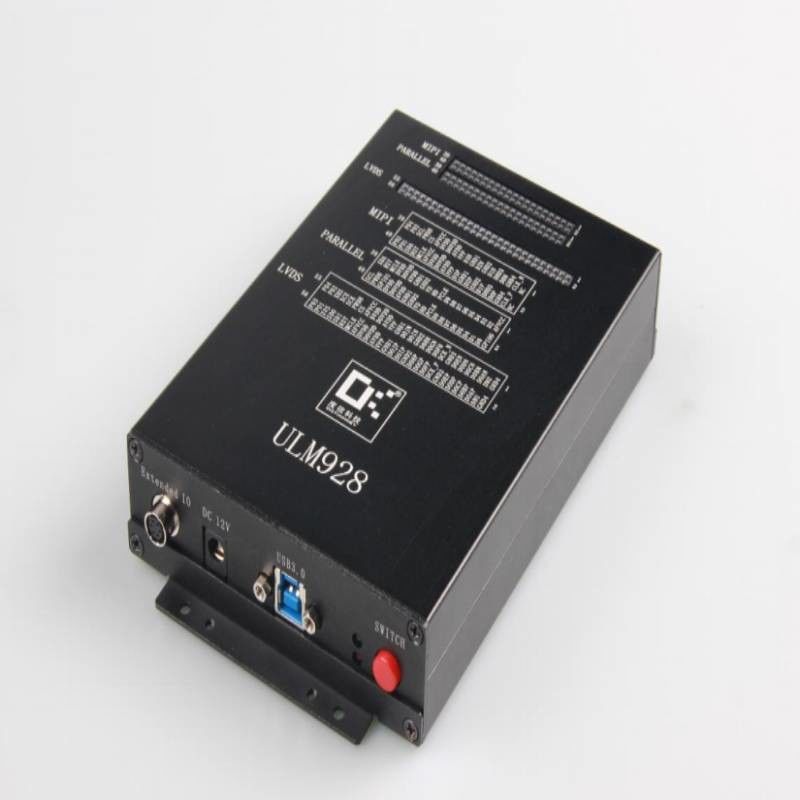

b. O ULM928 está equipado com tecnologia de detecção actual a nível de instrumentos de precisão, com uma resolução mínima de até 10nA,tornando mais preciso e conveniente medir a corrente de espera dos sensores.

c. Existem 5 fontes de alimentação de sensores digitais DC de alta precisão e baixo ruído, incluindo AFVCC, AVDD, DOVDD e DOVD, que suportam uma fonte de alimentação de um único canal máxima de 3,3 V/500 mA.

d. Tecnologia de detecção aberta/aberta de alta precisão e suporta até 45 canais de detecção de circuito aberto e curto. Suporta 15mA de alta corrente de teste de circuito aberto e curto.Voltagem de ensaio do sistema operacional flexível e corrente de ensaio Configurações aproximam os resultados dos ensaios dos valores reais.

4Desenho de dimensão:

1) Visão principal:

2) Vista de cima:

5. Aplicação:

Telefone móvel/automóvel/câmara de vigilância, MIPl/DVP/HISPI/LVDS.

6. Frequentes

P: Qual é o período de garantia?

Garantia de um ano.

Q: Qual é o prazo de entrega?

R: O produto padrão é enviado dentro de 5-8 dias úteis.

P: Fornece suporte técnico?

R: Sim, oferecemos suporte técnico profissional, incluindo orientação remota e serviço pós-venda.

P: Vocês são uma fábrica?

R: Sim, somos um fabricante especializado em equipamentos de teste de sensores de imagem de alta qualidade e soluções de teste de módulos de câmera.
