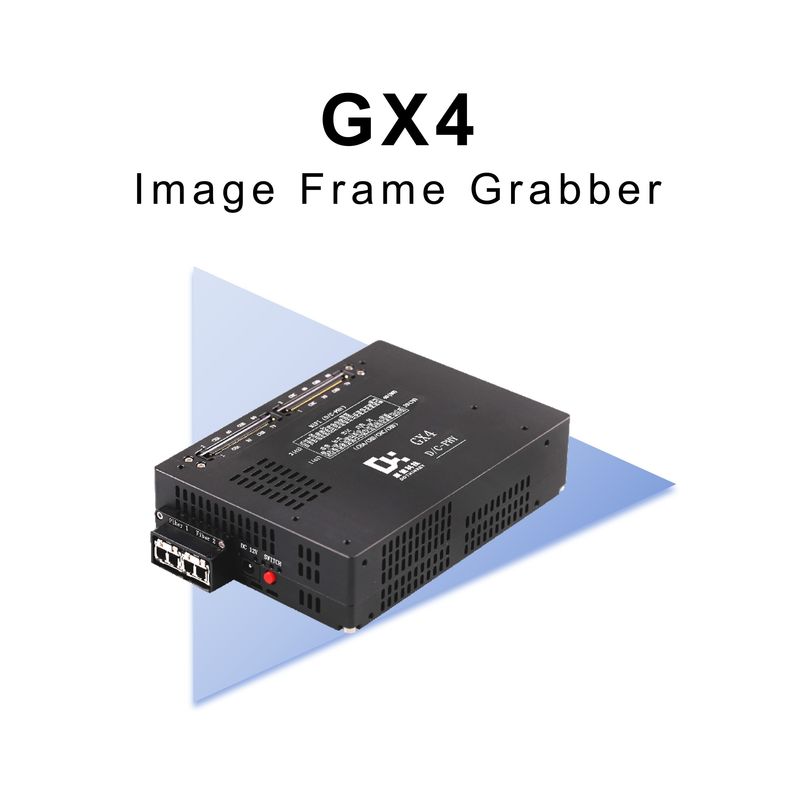

Introdução ao Gravatador de Quadros de Imagem GX4
O Dothinkey GX4 Image Frame Grabber utiliza a aquisição de imagem MIPI D/C-PHY de 4 canais com as seguintes vantagens:
Alta compatibilidade
Suporta testes simultâneos de módulos C-PHY e D-PHY, tornando a linha de produção mais flexível e eliminando a necessidade de substituição frequente do grabador de quadro de imagem.
O ajuste de tensão pode ser determinado de acordo com o limiar LP de diferentes módulos, controle preciso do cartão da qualidade do módulo.
Forte capacidade de transmissão de dados
A taxa MIPI D-PHY de até 1,9 Gbps/Lane, a taxa MIPI C-PHY de até 1,5 Gbps/Trio, pode transmitir dados de imagem a alta velocidade.
O projeto de 4 canais permite a aquisição simultânea de vários dados de imagem para atender às necessidades de teste de módulos com várias câmaras.
Alta eficiência de aquisição e processamento
Equipado com DDR4_16Gbit Buffer, pode armazenar temporariamente uma grande quantidade de dados de imagem para reduzir o risco de perda de dados e melhorar a eficiência da aquisição e processamento.
A interface de conector de alta velocidade (modulo para o modelo de conector final de placa FX18-80P-0.8SV) garante uma transmissão de dados estável e confiável.
Controle independente multicanal
4 canais podem ser controlados de forma independente e combinados de forma flexível para satisfazer as necessidades de diferentes cenários de ensaio.
Suporta uma variedade de combinações de canais, como 4C, 4D, 3D+1C, 3C+1D ou 2D+2C, etc., adaptando-se à configuração de canal de diferentes módulos de câmera.
Melhoria da eficiência da produção
Suportando a iluminação simultânea de 4 módulos, pode testar múltiplos módulos de câmara ao mesmo tempo, o que melhora significativamente a eficiência da produção.
Equipado com 7*4 canais de fonte de alimentação sensível, que podem satisfazer plenamente os requisitos de alimentação do módulo e garantir a estabilidade do processo de ensaio.
