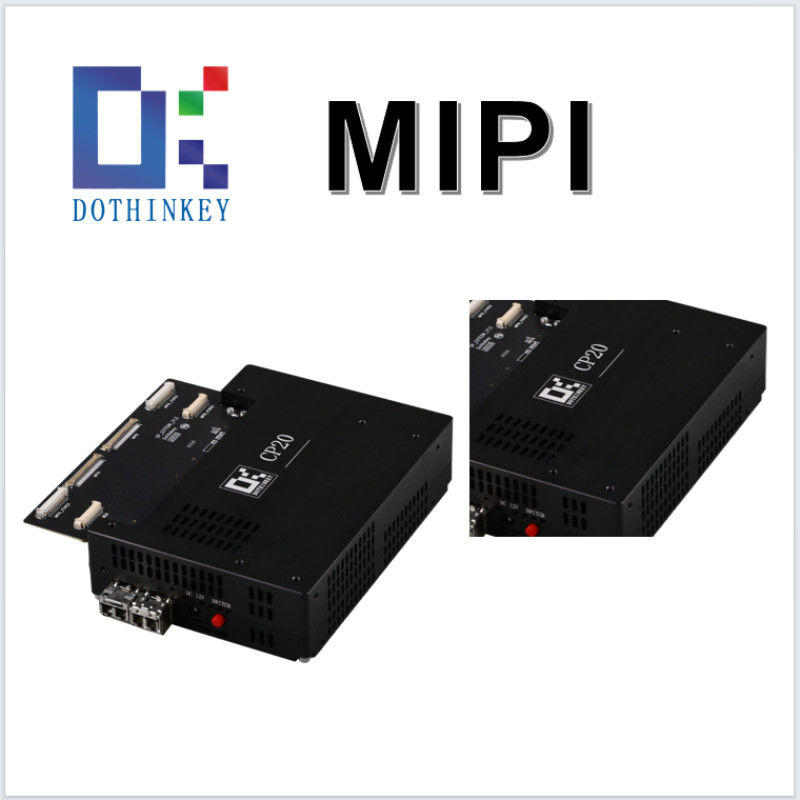

Name: Dispositivo de captura de quadros ópticos de imagem automotiva MIPI CSI para soluções DSP
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Casa > produtos > Gravatador de Quadros de Imagem >

Dispositivo de captura de quadros ópticos de imagem automotiva MIPI CSI para soluções DSP

Gravatador de quadro de imagem automotivo

Gravatador de quadro de imagem MIPI CSI

Dispositivo de captura de quadro óptico CSI

Lugar de origem:

Shenzhen, China

Marca:

Dothinkey

Certificação:

Número do modelo:

CP20

Contacte-nos

Solicite um orçamento

Dispositivo de captura de quadros ópticos de imagem automotiva MIPI CSI para soluções DSP

Detalhes do produto

Sensor IO:

1.2 -3.3V

Capacidade de amortecimento:

DDR4_16Gbit

Canal de dados MIPI:

MIPIC-PHY 1/2/3 Trio

VAUX:

Faixa de medição:1.3~8.0V, precisão: +_50mV

Tensão de saída:

24V/DC

Altura Largura comprimento:

35 mm 100 mm 140 mm

Fornecimento de energia:

DC12V/3A

Protecção ESD:

Modelo da máquina ((MM) >+_200V

Destacar:

Gravatador de quadro de imagem automotivo

Gravatador de quadro de imagem MIPI CSI

Dispositivo de captura de quadro óptico CSI

Termos do pagamento & do transporte

Quantidade de ordem mínima

Preço

USD1200-USD5000

Detalhes da embalagem

Embalagens de cartão

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T

Habilidade da fonte

Disponível conservado em estoque

PRODUTOS CONEXOS

Contacte-nos

86-755-6114-6178

Contato agora

Descrição do produto

Interface óptica MIPI CSI para soluções DSP

Características:

1Interface dupla MIPI D/C-PHY
Aquisição de imagem de alta velocidade através de protocolos MIPI D-PHY/C-PHY de dois canais.
2. 2×5 Relhas de alimentação programáveis
10 canais de tensão independentes (2,2 V configuráveis) para compatibilidade com vários sensores.
3Detecção de corrente multi-range
Medição de precisão de mA a nA com margem de erro < 1%.
4. Teste de sistema operacional de 66 canais
Detecção de falhas abertas/cortas em 66 vias de sinal.
5Identificador de produto programável
Identificação única do dispositivo para integração automática do sistema.
6Interface de sinal analógico
Entrada de tensão/corrente externa para diagnóstico auxiliar.
7- Monitoramento de tensão do sensor.
Medição em tempo real dos carris (acurácia ± 0,5%).
8. Compensação Kelvin de 4 fios
Detecção remota de tensão para anular efeitos de resistência da linha.

Esquema:

Dispositivo de captura de quadros ópticos de imagem automotiva MIPI CSI para soluções DSP 0

Dimensão:

Dispositivo de captura de quadros ópticos de imagem automotiva MIPI CSI para soluções DSP 1

CP20 Especificações do produto:

Número de pin	Nome do pin	Tipo de alfinete	Função
A14	A_AGND	Potência	Sensor de imagem analógico GND
A15	A_AVDD2	Potência	Sensor de imagem analógico GND
A16	A_AVDD2	Potência	Fonte de alimentação analógica do sensor de imagem
A17	A_AVDD2	Potência	Fonte de alimentação analógica do sensor de imagem
A18	A_AVDD2_FB	Input	Fonte de alimentação analógica do sensor de imagem e pin de feedback de compensação remota de Kelvin
A19	A_DGND	Potência	Sensor de imagem analógico GND
A20	A_ADC1	Input	Pin de medição da tensão de referência do sensor de imagem
A21	A_ADC2	Input	Pin de medição da tensão de referência do sensor de imagem
A22	A_ADC3	Input	Pin de medição da tensão de referência do sensor de imagem
A23	A_ADC4	Input	Pin de medição da tensão de referência do sensor de imagem
A24	A_DGND	Potência	Sensor de imagem analógico GND
A25	A_POL	O/O	Sensor de imagem digital GND
A26	B_DOVDD	Potência	Sensor de imagem 10 Alimentação.
