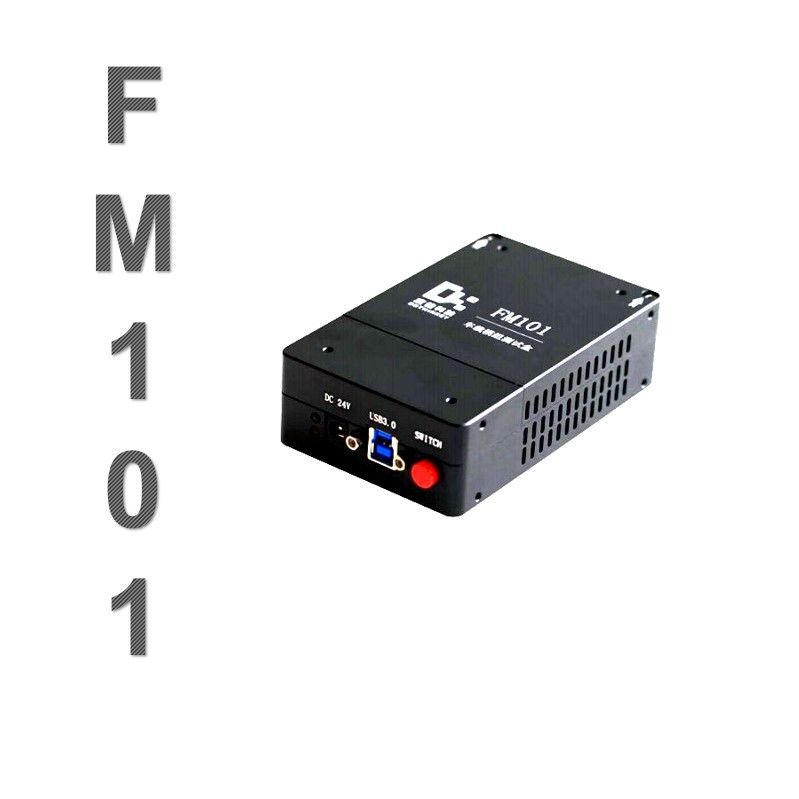

FM101 Captura de imagem de potência avançada do captador de quadro da câmera automotiva

FM101 Automóvel Gravatador de Quadros de Imagem, Potência Avançada, Captura de Imagem

1.FM101 Funções suportadas

O sistema de ensaio FM101 fornece uma solução completa de ensaio com uma única câmara para módulos automotivos, suportando tanto as interfaces diferenciais coaxial (single-ended) quanto as interfaces diferenciais STP FAKRA.Possui monitoramento de corrente em tempo real com capacidades de diagnóstico abrangentes, incluindo medição da taxa de quadros, detecção de quadros de erro e estatísticas detalhadas de erros (link/decodificação). The system enables full-image capture/storage while supporting Power-over-Coax (POC) functionality - including power delivery and voltage monitoring - plus dedicated LED power supply for vehicle modulesOferecendo uma configuração flexível,fornece soluções de desacoplamento selecionáveis e mantém a compatibilidade com os principais padrões de serialização automotiva (MAXIM/TI), bem como com a maioria dos módulos serializados disponíveis no mercadoEsta solução tudo-em-um garante a validação fiável dos módulos de câmaras instalados no veículo.

2.O produto FM101 oferece 4 identificadores de dispositivo programáveis.O interruptor de ligação na caixa de ensaio pode ser girado para definir o número de identificação do dispositivo necessário para a caixa de ensaio.. A figura seguinte mostra a posição do interruptor

3Diagrama de distribuição da interface
