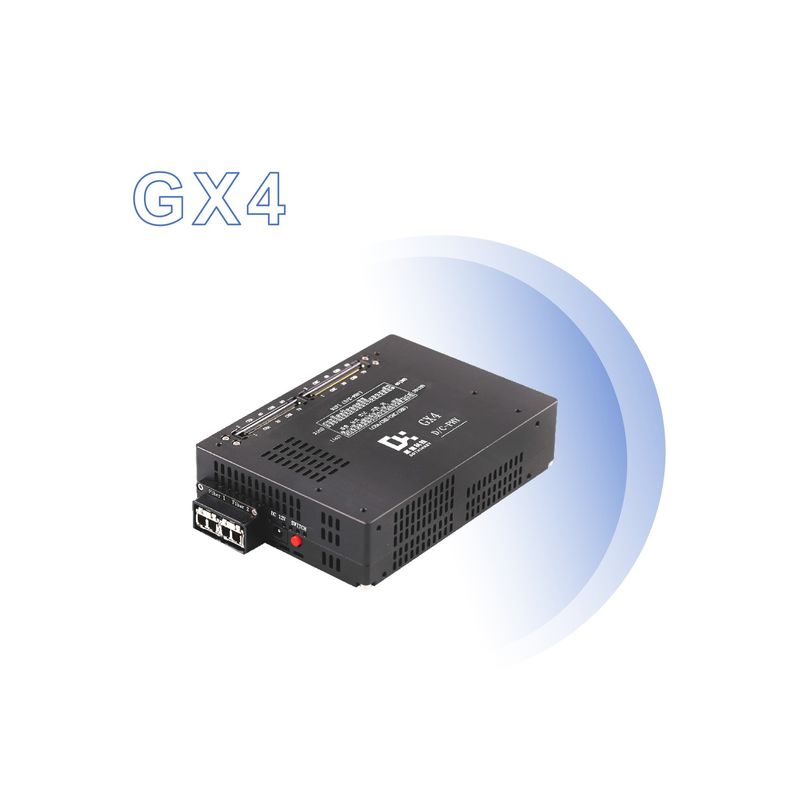

Dothinkey Função da Câmera Teste Gravatador de Quadro de Imagem 10G Fibra Óptica Interface

Teste de função da câmera Grabber de quadro de imagem Dothinkey

Dothinkey Image Frame Grabber pode testar as seguintes funções do módulo da câmera:

1Aquisição e transmissão de imagem

Ensaio do canal MIPI:

Dothinkey UC930, MU960Pro e outros grabadores de imagem suportam o canal MIPI de alta velocidade, que pode testar a transmissão de dados sob diferentes contagens de vias, como o maior suporte para 4LANE,a largura de banda de dados até 1.5 Gbps/LANE ou 1.6 Gbps/LANE, etc., para assegurar a estabilidade e a precisão do módulo de câmara na transmissão de dados de alta velocidade.

Ensaios do módulo de porta paralela:

Suporte a testes de módulos de porta paralela padrão, largura de bit de porta paralela pode suportar até 16 bits, o que atende aos requisitos de teste dos módulos de câmera de porta paralela tradicionais.

Ensaio do módulo DVS:

Suporta o teste do módulo DVS, e a largura de bits do módulo DVS paralelo pode suportar até 16 bits,que pode ser utilizado para testar o desempenho de aquisição e transmissão de dados dos módulos de câmara baseados na tecnologia DVS.

Suporte para formato de imagem:

Suporta uma variedade de formatos de imagem, tais como RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, etc.,que pode avaliar de forma abrangente a capacidade do módulo da câmara de processar e emitir diferentes formatos de imagem.

2. Fornecimento de energia e detecção de corrente
Alimentação e detecção múltiplos:

Por exemplo, o UC930 Image Frame Grabber possui sete fontes de alimentação de sensores digitais DC de alta precisão e baixo ruído,que pode fornecer uma fonte de alimentação precisa para diferentes partes do módulo da câmara e detectar as correntes de espera de cada fonte de alimentação, como AVDD, DOVDD, VPP2, etc., e alguns dos canais de alimentação também suportam a alimentação e a aquisição de corrente do módulo TOF.

Alta precisão de detecção de corrente:

Vários captadores de quadros de imagem estão equipados com tecnologia de detecção atual ao nível de instrumentos de precisão, com uma resolução mínima de 10nA, que pode medir com precisão a dinâmica,Correntes estáticas e de espera do Sensor, ajudando a avaliar o desempenho do consumo de energia e a capacidade de gestão de energia do módulo da câmara.

3Detecção de circuitos abertos e de curto-circuito
Ensaio de alta precisão do SO:

Equipado com tecnologia de detecção de circuito aberto/cortado de alta precisão, o captador de quadros de imagem suporta até detecção de circuito aberto/cortado de vários canais,como a caixa de teste F22Pro suporta teste de sistema operacional de 292 canais, o Image Frame Grabber suporta teste de sistema operacional de 294 canais e o Image Frame Grabber suporta detecção de circuito aberto/curto de até 33 canais,e pode determinar com precisão os problemas de circuito aberto / curto em conexões de hardware através da configuração flexível da tensão de teste do SO e da corrente de teste. Através de configurações flexíveis de tensão de teste do sistema operacional e configurações de corrente de teste,pode determinar com precisão os problemas de circuito aberto e curto na conexão de hardware e garantir a qualidade da conexão de circuito do módulo da câmera.

4.Teste de função especial
Apoio ao módulo TOF:

Suporta a alimentação e a aquisição de corrente do módulo TOF, como o MU960Pro, UC930 e outros captadores de quadros de imagem, que podem atender aos requisitos de teste do módulo de câmera TOF na detecção de alcance,Modelagem 3D e outras aplicações.

Ensaio de pequena resistência:

F22Pro e GQ4A Image Frame Grabber suportam a medição de pequena resistência, que é adequada para o teste de resistência do suporte do módulo,e pode detectar a qualidade de soldagem e a resistência ao contato do suporte do módulo, de modo a assegurar a fiabilidade da ligação elétrica do módulo.

Comunicação de autocarro I3C:

Alguns captadores de quadros de imagem suportam modos de comunicação I3C SDR, como F22Pro, GQ4A, etc., que suportam comunicação de alta velocidade entre módulos de câmera e hosts,e satisfaz as futuras necessidades dos módulos de câmara para taxas de transmissão de dados mais elevadas e protocolos de comunicação mais eficientes.

Ajuste da tensão de limiar LP:

Suporta o Ajuste de Voltagem de limiar LP, que pode ser ajustado de acordo com o Ajuste de Voltagem de limiar LP de diferentes módulos para interceptar módulos com Voltagem LP não qualificada,controlar com precisão a qualidade dos módulos, e garantir a estabilidade e a fiabilidade dos módulos em modo de baixo consumo de energia.
