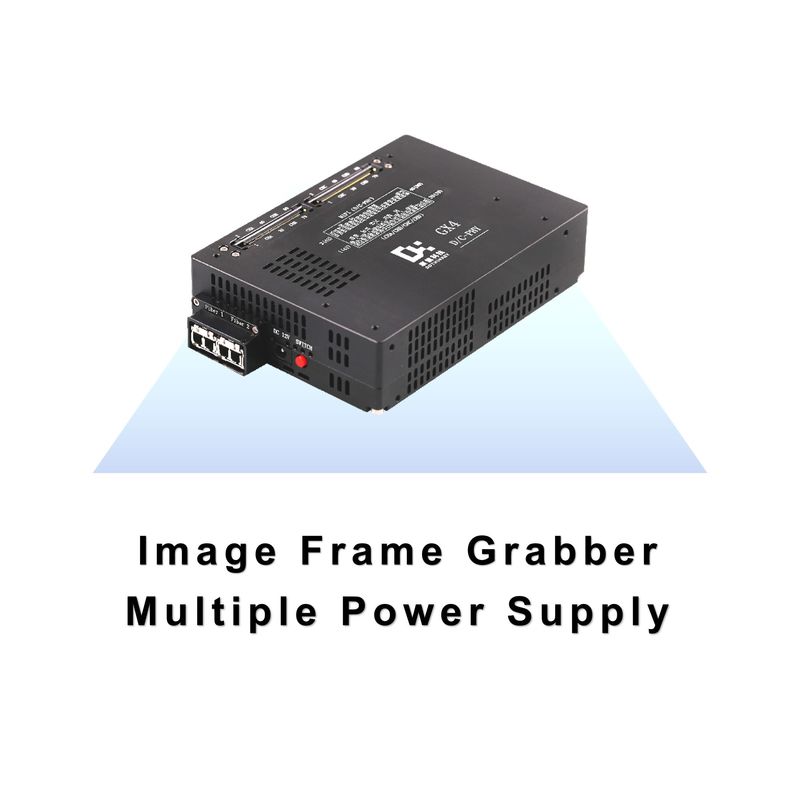

Capacidade de amortecimento do quadro de imagem DC12V 3A DDR4_16Gbit

Gravatador de quadro de imagem de fonte de alimentação múltipla

Os seguintes são os significados destes parâmetros relacionados com o canal MIPI no GX4 Image Frame Grabber:

Valores do canal MIPI
4C: Indica que existem 4 canais C-PHY.
4D: Indica que existem 4 canais D-PHY.
3D+1C: Indica que existem 3 canais D-PHY e 1 canal C-PHY.
3C+1D: Indica que existem 3 canais C-PHY e 1 canal D-PHY.
2D+2C: Indica que existem 2 canais D-PHY e 2 canais C-PHY.

MIPI D-PHY 1/2/4 Faixa

D-PHY:

Um padrão de interface de camada física comumente usado para transferência de dados de alta velocidade entre processadores de aplicativos móveis e periféricos, como câmeras e monitores.

Lane:

Em D-PHY, os dados são transmitidos através de uma faixa, cada faixa consiste de um par de linhas de sinalização diferencial. 1/2/4 Faixa significa que 1, 2 ou 4 faixas são suportadas para transmissão de dados, respectivamente.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Um novo padrão de interface de camada física introduzido pela Aliança MIPI, com maior eficiência de transmissão de dados e largura de banda em comparação com o D-PHY.

Trio:

Em C-PHY, os dados são transmitidos através de um grupo de três linhas de sinalização (ou seja, um Trio) em vez de usar pares diferenciais como em D-PHY. 1/2/3 Trio significa que suporta a transmissão de dados sobre 1, 2,ou 3 trios, respectivamente.
