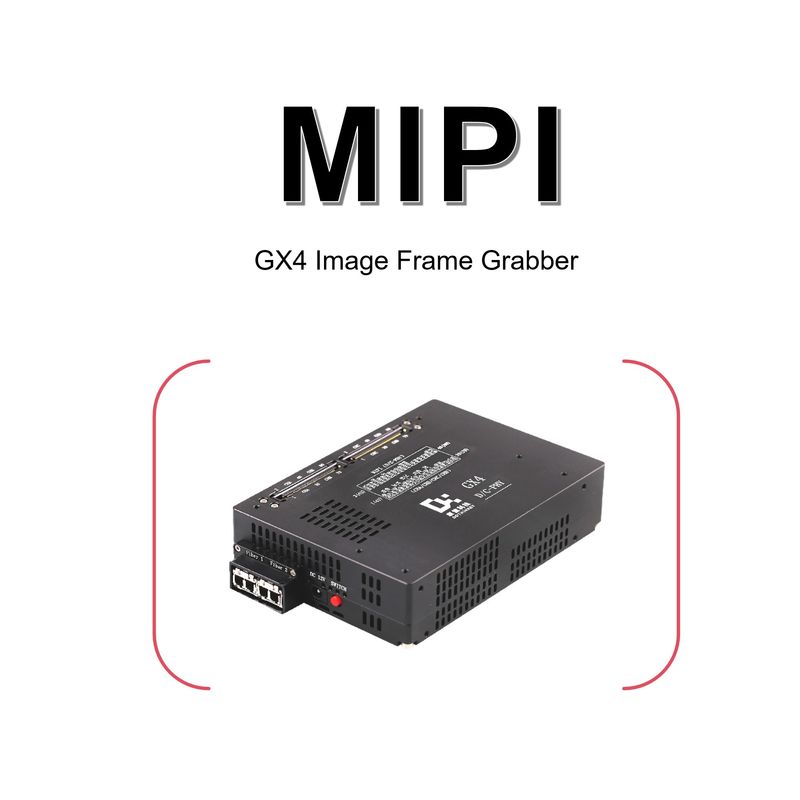

Módulo de câmera de telemóvel MIPI Frame Grabber Dothinkey GX4

Especificações elétricas

Fornecimento de energia

DC12V/3A

Proteção ESD da interface externa

Modelo do corpo humano (HBM) ≥ ± 4000V
Modelo de máquina (MM) ≥ ±200V

Tamanho

Alto

35mm ± 0.2mm

Largura

100mm ± 0.2mm

Duração

140mm ± 0.2mm

Características compatíveis com os sensores

Interface do sensor

MIPI D-PHY CSI;MIPI C-PHY CSI

Taxa máxima de MIPI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Canal de dados MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 Faixa

MIPI C-PHY 1/2/3 Trio

Características do DPS

Suporte 28 de alimentação ajustável

Fornecer uma fonte de alimentação independente de 4X7, da qual 4X4 rodoviário ajustável 0,8-3,3V, com capacidade máxima de condução de 1A; 4X2 rodoviário ajustável 0,8-5V, com capacidade máxima de condução de 1A, 4X1 rodoviário 0.8-8V ajustável, a capacidade máxima de condução de 3A.

Características do sistema operacional

Suporte para teste de sistema operacional 4X29

Interface PC e Buffer

Interface de comunicação de PC

Interface de fibra óptica 10G* 2

Capacidade de amortecimento

DDR4_16Gbit

Medição da tensão

Medição da tensão LP

Intervalo de medição: 0~1,4 V, precisão: ± 10 mV

Medição da tensão do sensor GPIO

Intervalo de medição: 0~3,3V, precisão: ± 20mV

Características do LC

Suporta teste LC de canal 4X29

Indicadores de comunicação dos sensores

100 mil.-1M

SPI Frequência máxima de comunicação

20 MHz

Relógio do sensor

6 - 99 MHz±0,01 MHz

Nível IO do sensor (de acordo com o DOVDD)

1.2 - 3.3V
